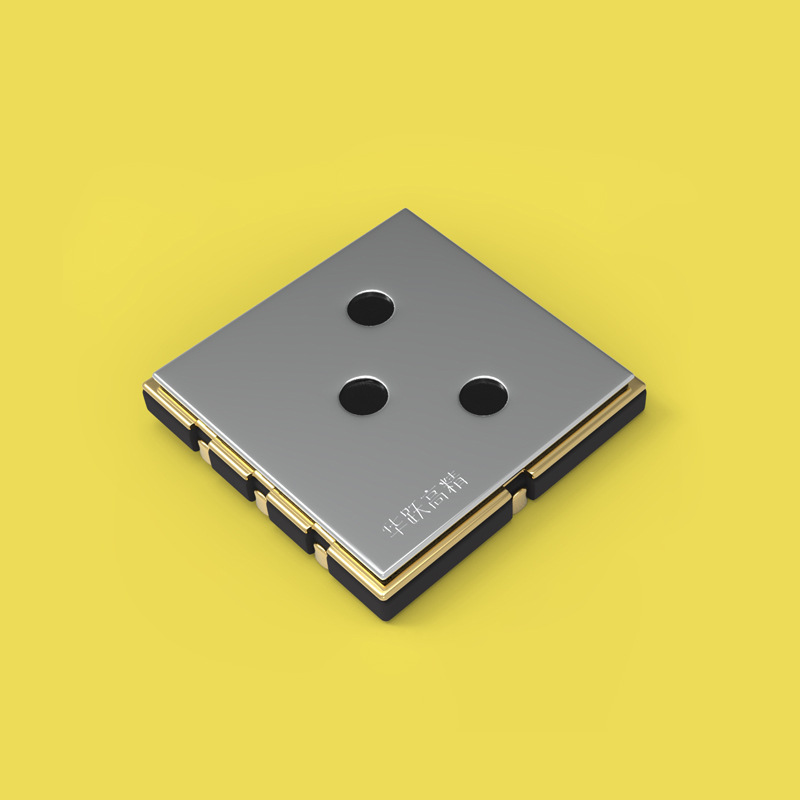

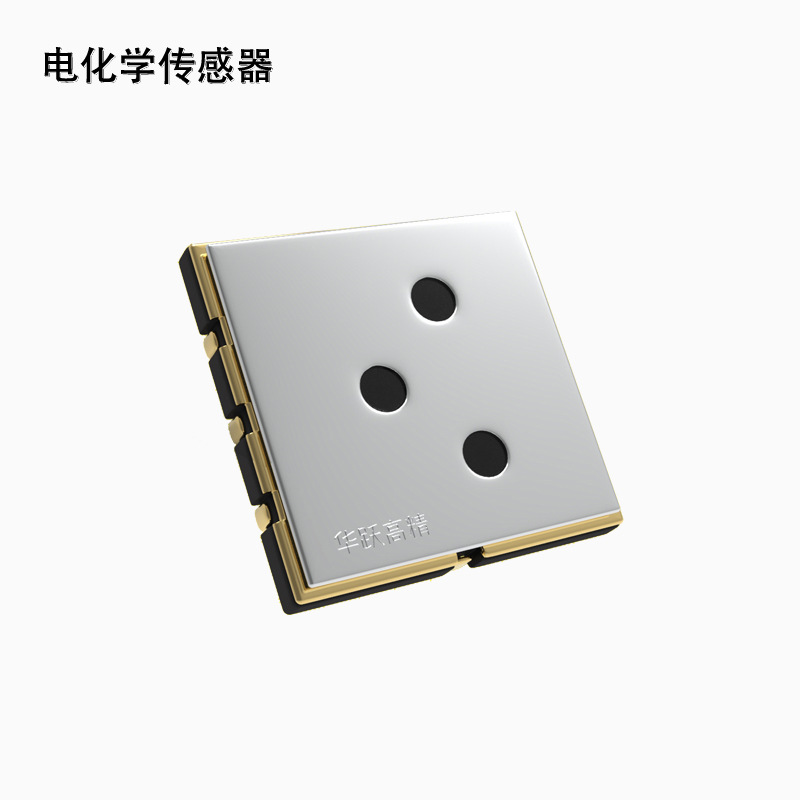

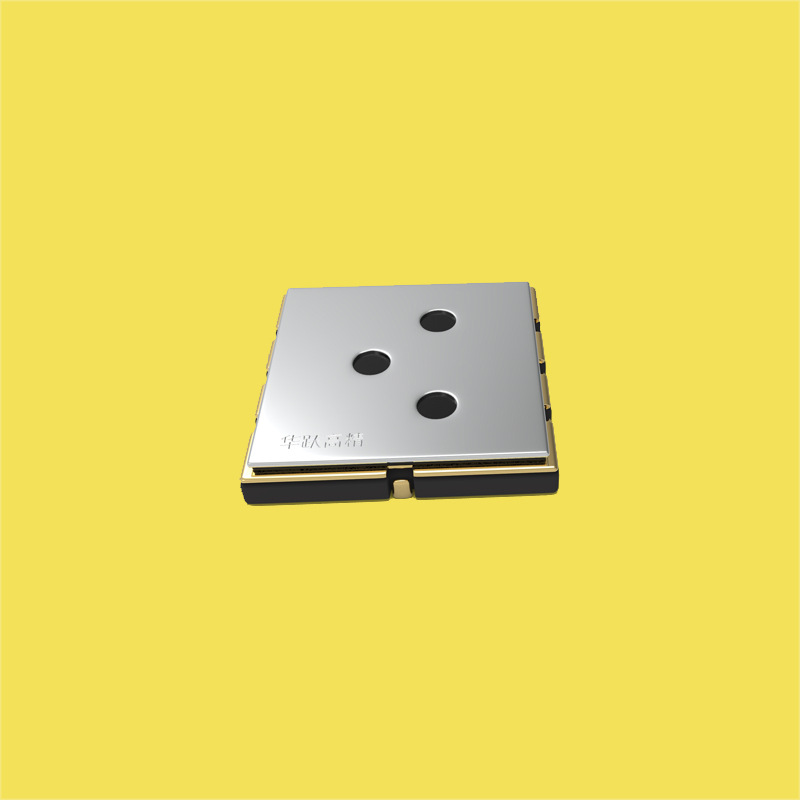

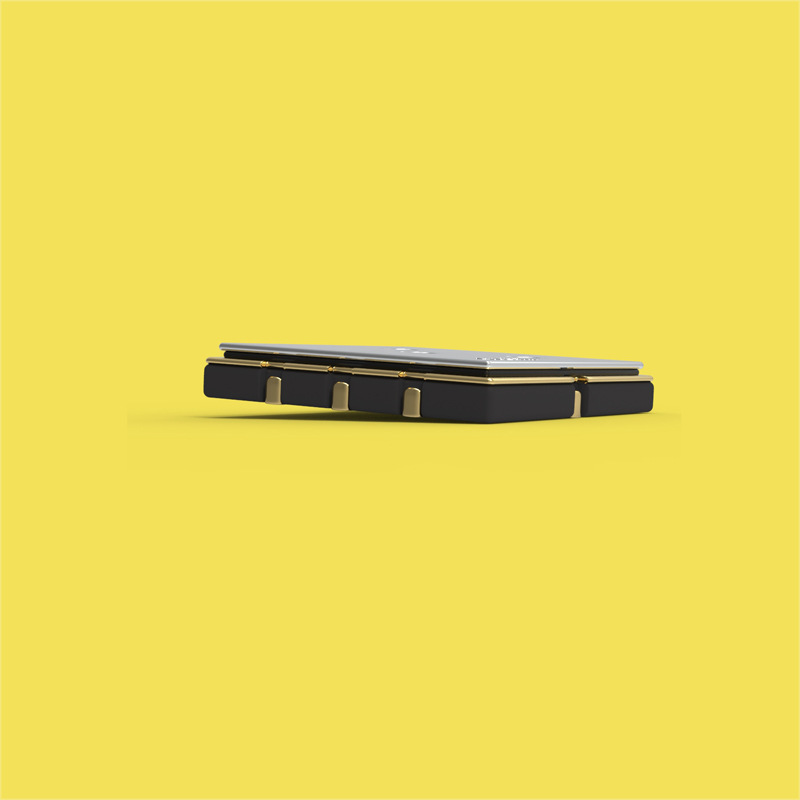

MS1352 MEMS貼片
售價： 5.00元
立即購買一、產品簡介
TP-3M乙醇傳感器是基於MEMS工藝的金屬氧化物材料開發的微型氣體傳感器，可用於檢測空氣中的乙醇氣體含量。
該傳感器是將自主研發的乙醇氣體敏感材料塗布於電極上，當乙醇氣體接觸敏感材料時，敏感材料的電導率會發生變化，使用特定的電路即可將電導率的變化轉換為與該氣體濃度相對應的輸出信號。
二、傳感器特點
采用MEMS工藝及半導體材料，具有尺寸小，功耗低，靈敏度高，響應恢複快，驅動電路簡單，穩定性好，壽命長，結構堅固，抗震性好等優點。
三、主要應用
適用於酒精監測儀、手機、電腦、車載等消費類電子產品應用檢測乙醇的含量。
四、產品說明
4.1技術參數
產品型號 ： MS1352 | ||||
產品類型 | MEMS半導體傳感器 | |||
標準封裝 | 陶瓷封裝 | |||
檢測氣體 | 乙醇 C2H5OH | |||
檢測濃度 | 0～500 ppm (乙醇) | |||
分辨率 | 0.1 ppm（乙醇） | |||
標準電路條件 | 回路電壓 | |||
標準電路條件 | 回路電壓 | VC | MCU的I/O來輸出高電平5V或3.3V | |
加熱電壓 | VH+ | 1.8±0.05 VAC or DC | ||
負載電阻 | RL | 可調（以出貨報告為準） | ||
標準測試條件下氣敏元件特性
| 加熱電阻 | RH | 43±5 Ω（室溫下測量） | |
加熱功耗 | PH | ≤36 mW | ||
敏感體電阻 | RS | 10～500 KΩ(空氣中測試) | ||
靈敏度 | S | R0(in air)/Rs(in 100ppm乙醇)≥13 | ||
斜率 | α | ≤0.6(R125ppm/R25ppm乙醇) | ||
標準測試條件
| 溫度、濕度 | 20±2℃；55±5 %RH | ||
標準測試電路 | Vcc：使用MCU的I/O來輸出高電平5V或者3.3V； | |||
VH：1.8±0.05 V | ||||
預熱時間 | 30 s | |||
響應時間（T90） | <15 s | |||
恢複時間（T10） | <60 s | |||
壽命 | ≥3年 | |||
